MECÁNICA PARA INGENIERÍA Y SUS APLICACIONES – DINÁMICA Capítulo IV

0   

    C t  t   c 0   209.44  11.37 s
0
18.42

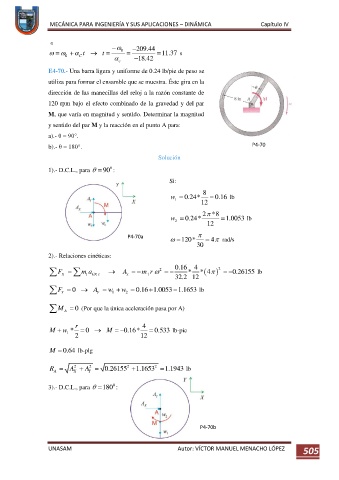

E4-70.- Una barra ligera y uniforme de 0.24 lb/pie de peso se
utiliza para formar el ensamble que se muestra. Éste gira en la

dirección de las manecillas del reloj a la razón constante de
120 rpm bajo el efecto combinado de la gravedad y del par
M, que varía en magnitud y sentido. Determinar la magnitud

y sentido del par M y la reacción en el punto A para:
a).- θ = 90°.
b).- θ = 180°. P4-70

Solución
0
1).- D.C.L., para   90 :
Si:
8
w  0.24*  0.16 lb
1
12

2 *8
w  0.24*  1.0053 lb
2
12

P4-70a  120*  4   rad/s
30
2).- Relaciones cinéticas:

 F  m a A   m r   2 0.16 * 4  * 4      0.26155 lb
X 
2
x
GX i
i
1
32.2 12
 F  0  A  w  w  0.16 1.0053 1.1653 lb


2
Y
Y
1
 M  0 (Por que la única aceleración pasa por A)
A
r 4
M  w *  0  M   0.16*  0.533 lb-pie
1
2 12
M  0.64 lb-plg
R  A  A  0.26155  1.1653  1.1943 lb
2
2
2
2
X
A
Y
3).- D.C.L., para   180 :
0

P4-70b

UNASAM Autor: VÍCTOR MANUEL MENACHO LÓPEZ 505
